Zu- und Abluftsysteme für Räume mit erhöhten Anforderungen an die
Schalldämmung.
Für Lüftungssysteme mit höherem Druck, starkem Luftstrom und niedriges
Geräuschniveau benötigt werden.
Kompatibel mit Lüftungsrohren von Ø315 mm.
Aufbau
Das Gehäuse ist aus polymerbeschichtetem Stahl mit 50 mm Wärme- und
Schalldämmung aus Mineralwolle.
Die Speziallochung und das Schalldämmmaterial sichern Schalldämpfung in
einem weiten Frequenzbereich.
Halbaxiales Flügelrad aus hochwertigem Kunststoff.
Der Diffusor, die profilierten Laufradschaufeln und die Leitschaufeln
sorgen für hohe Leistung, erhöhten Druck bei einem niedrigen Geräuschpegel.
Luftdichter externer Klemmkasten auf dem Gehäuse für Stromanschluss.
Gehäuse mit Montagewinkeln für Befestigung auf dem Boden, an der Wand und
an der Decke.
Motor
Einphasiger hocheffizienter kugelgelagerter Motor mit 2 Geschwindigkeiten
und niedrigem Energiebedarf.
Mit thermischem Überlastschutz.
Schutzart des Motors IPX4.
Steuerung
Drehzahlumschaltungen mit einem eingebauten Geschwindigkeitsschalter
(US-Option) oder mit einem externen Schalter für
Mehrgeschwindigkeitsventilatoren (Sonderzubehör).
Stufenlose Drehzahlregelung erfolgt mit einem eingebauten Drehzahlregler
(FR-Option) oder mit einem Thyristorregler oder einem Trafo-Drehzahlregler
(Sonderzubehör), der an die Klemme für die maximale Geschwindigkeit
angeschlossen ist.
Parameter
Wert
Phase,
[˜]
1
Betriebsspannung,
[V]
230
Frequenz,
[Hz]
50/60
Nennleistung,
[W] (min)
213
Nennleistung,
[W] (max)
313
Strom,
[A] (min)
0.93
Strom,
[A] (max)
1.41
Luftdurchsatz
maximal, [m³/h] (min)
1510
Luftdurchsatz
maximal, [m³/h] (max)
1920
Drehzahl,
[min-¹] (min)
2120
Drehzahl,
[min-¹] (max)
2620
Schalldruckpegel
in einem Abstand von 3 m, [dBA] (min)
36
Schalldruckpegel
in einem Abstand von 3 m, [dBA] (max)
40
Maximale
Fördermitteltemperatur, [°C]
60
Schutz
IP
X4

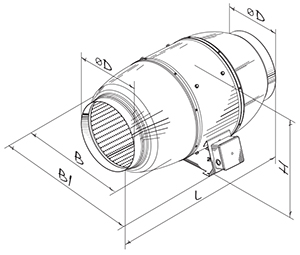

Typ
Abmessungen, mm
Gewicht, kg
D
B
B1
L
H
Iso-Mix
315
313
432
520
780
434
25.0
